地形是三维场景中的重要三维效果，能看到山峰的高低起伏效果，是三维场景的"骨骼"， 如果想要看到真实感，地形数据（DEM）不可或缺。 Mars3D支持渐进流式加载和渲染全球高精度地形，并且包含海、湖、河等水面效果。相对2D地图，山峰、山谷等其他地形特征的更适宜在这种3D地球中展示。 目前一个三维场景只支持一个地形服务图层。 地形瓦片数据格式，是与瓦片底图类似的四叉树金字塔瓦片结构。

1. tif和terrain格式介绍

1.2 tif格式介绍

TIF文件为栅格图像文件，后缀为tif或tiff，是ogc规范的一种，全称GeoTiff。通常不能在资源管理器中查看tif栅格影像数据的坐标系信息，需要用GIS软件查看，因为它的坐标系信息写在数据文件内部。

tif可以有8位，24位等深度，一般真彩色是24位，而地形数据只有一个高度值，采用8位。目前很多卫星影像数据、地形数据的存储格式都是tif。

1.2 terrain格式介绍

可以参考 官方资料

1.3 DEM数据来源

目前很多网站可以下载公开的90米或30米精度的tif格式DEM地形数据，比如：

• http://www.gscloud.cn/ 、
• http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp等网站下载。

也可以通过一些爬虫工具，如水经微图、太乐地图等下载谷歌地球的高精度DEM地形数据。

3. 处理工具

3.1 Cesium Terrain Builder 开源工具（CTB）

来源：Github开源

说明：按开源仓库教程操作，通过命令行的方式进行数据转换。

CTB地形处理工具

3.2 terr2cesiumApp工具

来源：QQ群703622028 风的心愿 提供

说明：按下载的文件内说明进行操作。

下载地址

3.3 Cesiumlab工具“地形切片”模块

来源：北京西部世界公司

说明：从官网下载工具后，按工具说明注册帐号登录后即可使用，是图形化界面操作，操作比较简便。（想要快速下载地形数据，可以参考第5点处理操作流程完整示例）

官方下载地址官方操作说明

4. 常见问题说明

我们先说一下地形栅格数据的几个关键参数： 强烈建议处理之前，先用arcmap打开，确保以下参数正常。

下面操作需要安装 ArcGIS for Desktop 软件，可以自行百度后下载。

1，空间参考（spatial reference）

spatial reference 定义了 栅格数据的坐标空间，下图为正常参数，如果arcmap 这里显示undefined，那表示空间参考未知，必然无法正常处理。 栅格的空间参考信息。如果tif中不含空间参考，但是空间参考数据处理人员又明确知道，那么可以在处理工具中指定。反过来说如果不确定，那就不要乱尝试，只会浪费处理时间。

2，无数据值（nodata）

nodata定义了删格中的无效数据数据值，也就是说如果栅格里某个像素的值 = nodata，意味着该像素没有数据。 对于nodata的处理，处理工具把该位置使用高程0填充。

但是原始数据中这个值很乱，完全是用户设置的，栅格里可能没有这个nodata信息，也可能为任意值。一般用户会设置一个超大的负数值，比如 -10000  ，-99999等。这里强烈建议，不要设置数据极值，例如-1.797693e+308 ，这种极值会导致中间计算出现非数字，导致地形处理异常。

如果原始栅格中没有nodata值，只有一种情况处理地形高程会正常（数据的空间参考是wgs84，地形数据边界为矩形）。

除此之外都必须知道nodata值对应的具体数值，还是必须通过arcmap打开tif，使用indentify工具，点击我们明确知道是无数据区域，那么获得他的值。

3，地理范围（extent）

栅格数据实际上是一张图片，必须要一个转换，把像素坐标转到地理坐标，这就是extent，在gdal里是geotransform。

正常这里应该显示的地理坐标，如果你发现这个extent的四个值里有0，那么基本意味着，你的tif的地理范围信息缺失。 tif 一般把这个信息存储在文件内，还有另一种方式存储为 同名的tfw 文件。所以我们处理或者拷贝数据的时候，如果有tfw，请一并拷贝。

分析处理地形的异常情况原因

确保上面三个关键参数正确，我们再分析处理地形的异常情况原因：

1. 瞬间结束：空间参考缺失  或者  地理范围缺失
2. 处理完成之后半边黑球：nodata 过大
3. 地形高程异常：nodata 缺失或者不正确
4. 位置不正确或伴随高程不正常：一般是空间参考不正确

根据异常原因，请在arcmap使用相关工具处理你的栅格数据。

5. 处理操作流程完整示例

5.1 下载tif地形文件

若已拥有tif文件直接进行下一步操作，下面我们通过水经微图软件下载为例讲解;

如下图操作，进行下载导出；

导出结果如下：

5.2 转换为terrain文件

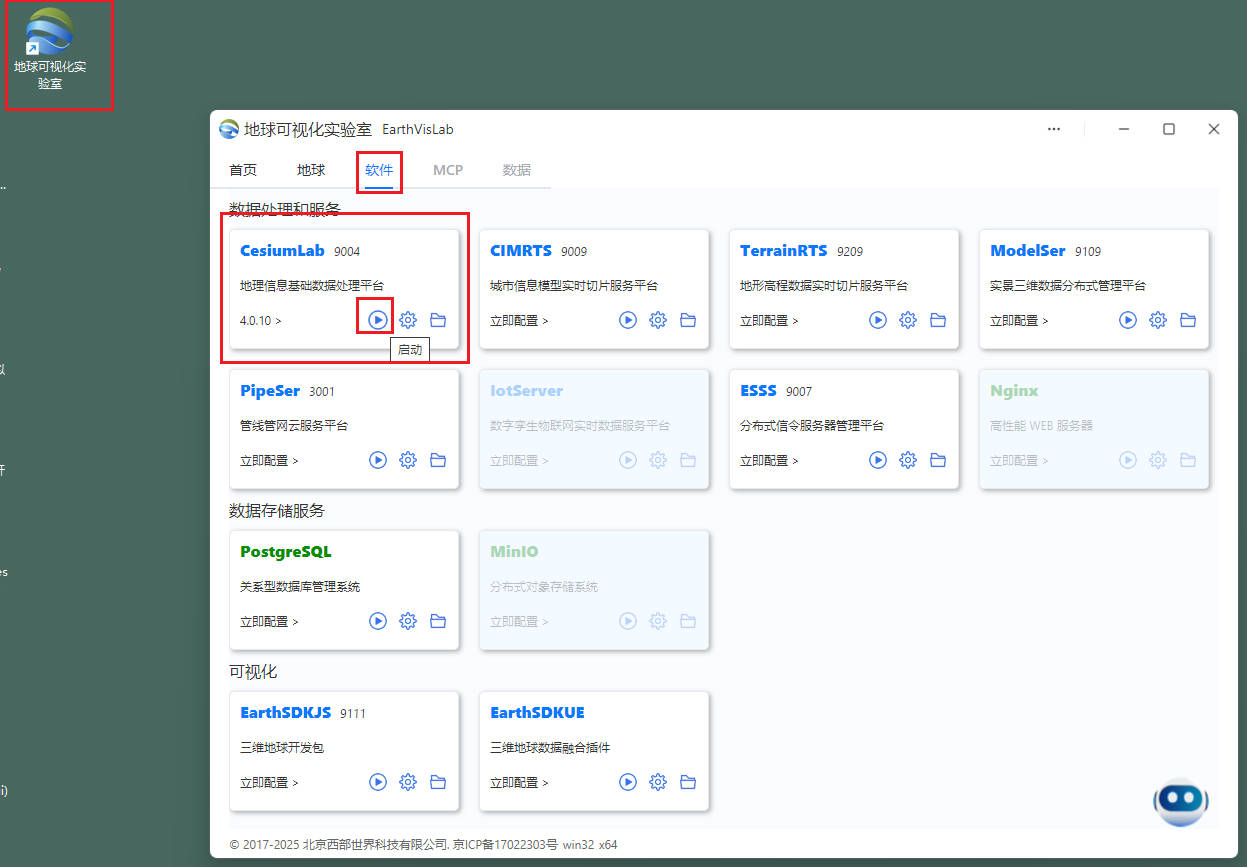

下面我们以Cesiumlab工具“地形切片”模块为例，进行转换

• 选择地形切片模块；
• 添加文件，可以添加多个，勾选自己所需要导出的文件；
• 选择散列文件，导出terrain格式；
• 选择导出的路径

转换成功后的地形文件如下：

5.3 发布三维数据为HTTP服务

因为terrain数据一般都很大，建议发布为独立服务。

可以参考教程发布三维数据服务

5.4 在平台中加载模型

可以在地形加载示例 更换对应url后进行验证，查看是否可以成功加载

const map = new mars3d.Map('mars3dContainer', {
  terrain: {
    url: 'http://localhost/mars3d-data/terrain',
    show: true
  },
})

6. 其他优秀教程

• 孙霸天 - 使用NGINX发布DEM切片

付费服务

• 可以购买已有的 全国0-15级地形数据
• 可以按需定制数据，支持按省定制，支持国外区域、更高级别的瓦片定制，支持其他类型地图瓦片定制。 请确定好需要的图源和层级后请可以微信扫下面二维码进行沟通及报价。
